系統概述（技術特點）
q依靠現代技術手段對生產過程進行控制和管理,提高設備運行效率,節省資源是水工業技術發展的必然趨勢。隨著自動化控制技術的迅猛發展,越來越多的水廠將建立起供水設備的計算機監控系統。
q水廠自動控制的目標是最終實現水廠生產過程的無人值守。為了提高系統的可靠性,降低控制風險,水廠計算機監控系統采用“集中監控,分散控制”的控制方案,在每一生產區域設立現場控制站,完成對本區域內設備和過程的監視、操作和控制,區域則按工藝及設備分布劃分,各站之間通過可靠性高和實時性強的工業局域網絡相連,實現通信,達到集中管理和分控制散的目的。
q監控系統采用全開放式分層分布式網絡結構,由管理層和控制層組成。管理層包括中央控制室,主要負責完成過程控制、狀態監控、數據采集、故障報警處理等功能,是計算機監控的核心部分?？刂茖影ǜ鞴に嚩蜳LC工作站及工作子站,分別對廠內設備及監測點進行控制、監測、采集信號,并將有關水廠的運行情況上傳中央控制室,同時接受中控室上位機的遠程調度命令。
q可靠的控制策略，其一在控制系統的功能設計上，各現場執行機構都具有獨立的控制功能。其二多種控制方式并存，操作人員可以在就地控制、遠程手動控制及遠程自動控制三種控制方式中靈活切換。當PLC處于編程狀態或出現故障時可以采用就地控制方式，以保證生產不中斷。

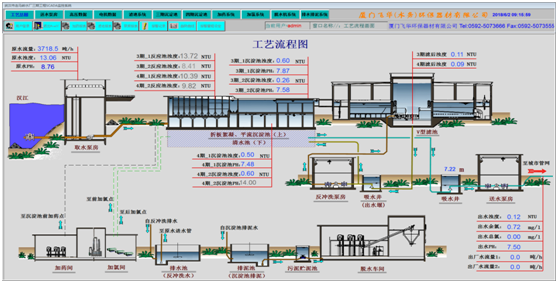

系統結構圖：
應應用案例：
案例說明：
原水經過反應沉淀池、濾池最終到達清水池，在這一系列的過程中，通過絮凝劑的反應沉淀，與加氯消毒，最終獲得合格的出廠水。
取水泵站機組控制原水的進水流量，加礬，加氯的投加點位于反應池的進水處。原水通過與絮凝劑的反應沉淀，污泥最終沉淀于沉淀池底部，由刮泥機定時刮泥，排泥閥排至排泥池經由污泥脫水車間完成脫水排泥。濾池反沖洗的廢水排至排水池沉淀后由潛水泵抽回原水管，有效利用。過濾處理的清水加以投氯消毒，最終達到合格的出廠水標準，經由送水泵房恒壓供水至管網。
